比起算力本身，一个更硬的约束正在逼近——热。拆掉这道墙的，可能是实验室里长出来的钻石，一条市场还没认真定价的产业链。
一、芯片正在被自己热死

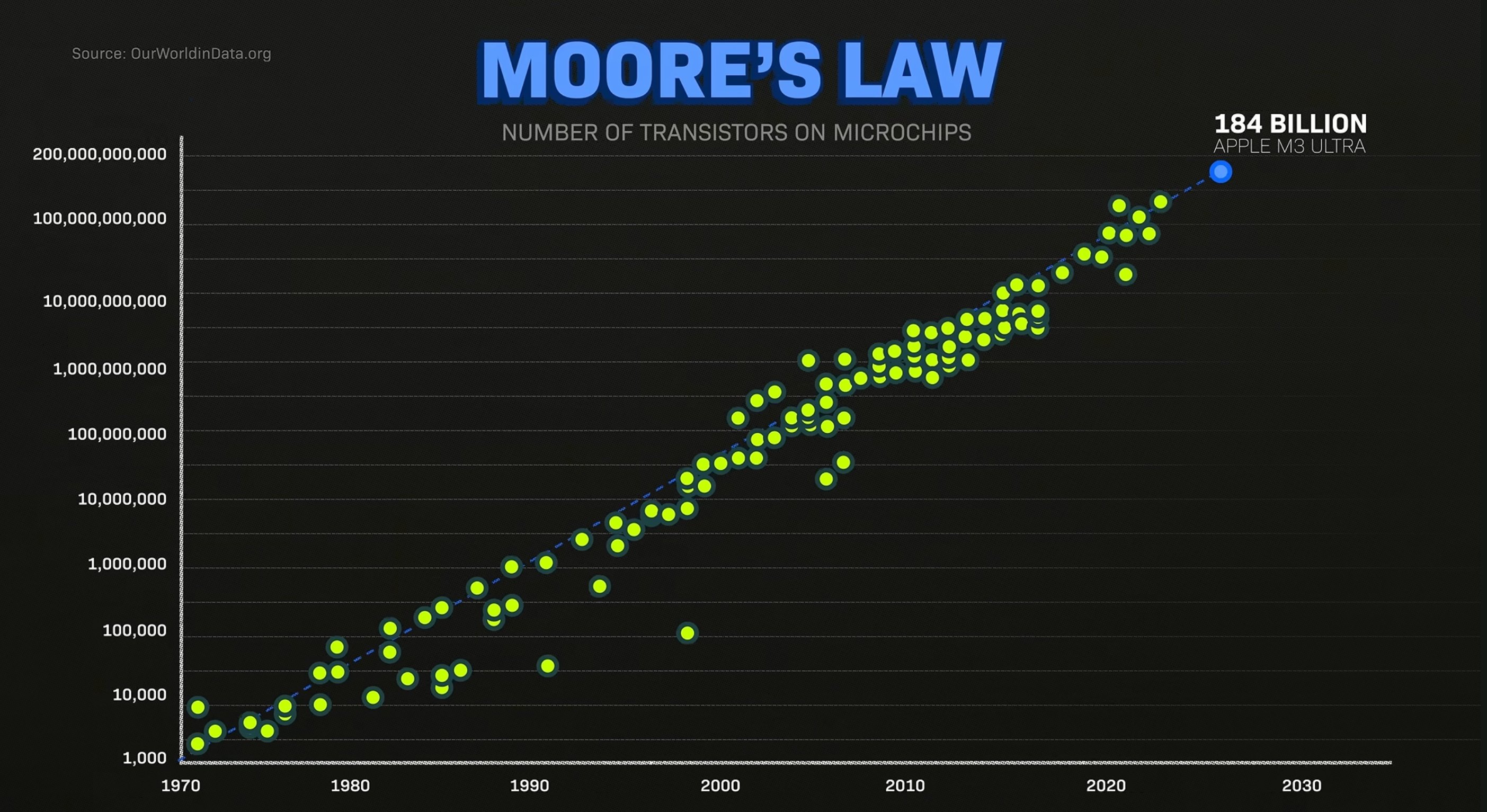

过去几十年，芯片行业只信一条：晶体管越做越小、越塞越多，算力就越强。手机、云、AI、电动车、卫星，都是这么堆出来的。这条路，现在撞上了热。
晶体管高速开关，塞得越密，产生的热越集中。热量不均匀，全挤在芯片最忙的区域，形成"热点"。温度一旦超标，芯片只能自动降频保命。
决定芯片上限的，已经不是能塞多少晶体管，而是能多快把热导出去。
二、AI时代，散热是总闸
散热过去是不起眼的后端环节，现在成了算力的总开关。
温度越高，整套基础设施越贵、越脆、越耗电。于是出现一个悖论：芯片的纸面性能可以很高，但热散不出去，这份性能就用不出来。真正的瓶颈，已经从芯片本身，转移到了电和热。
三、钻石的隐藏属性
钻石在大众眼里是首饰，在工程师眼里是地球上导热最强的材料之一。

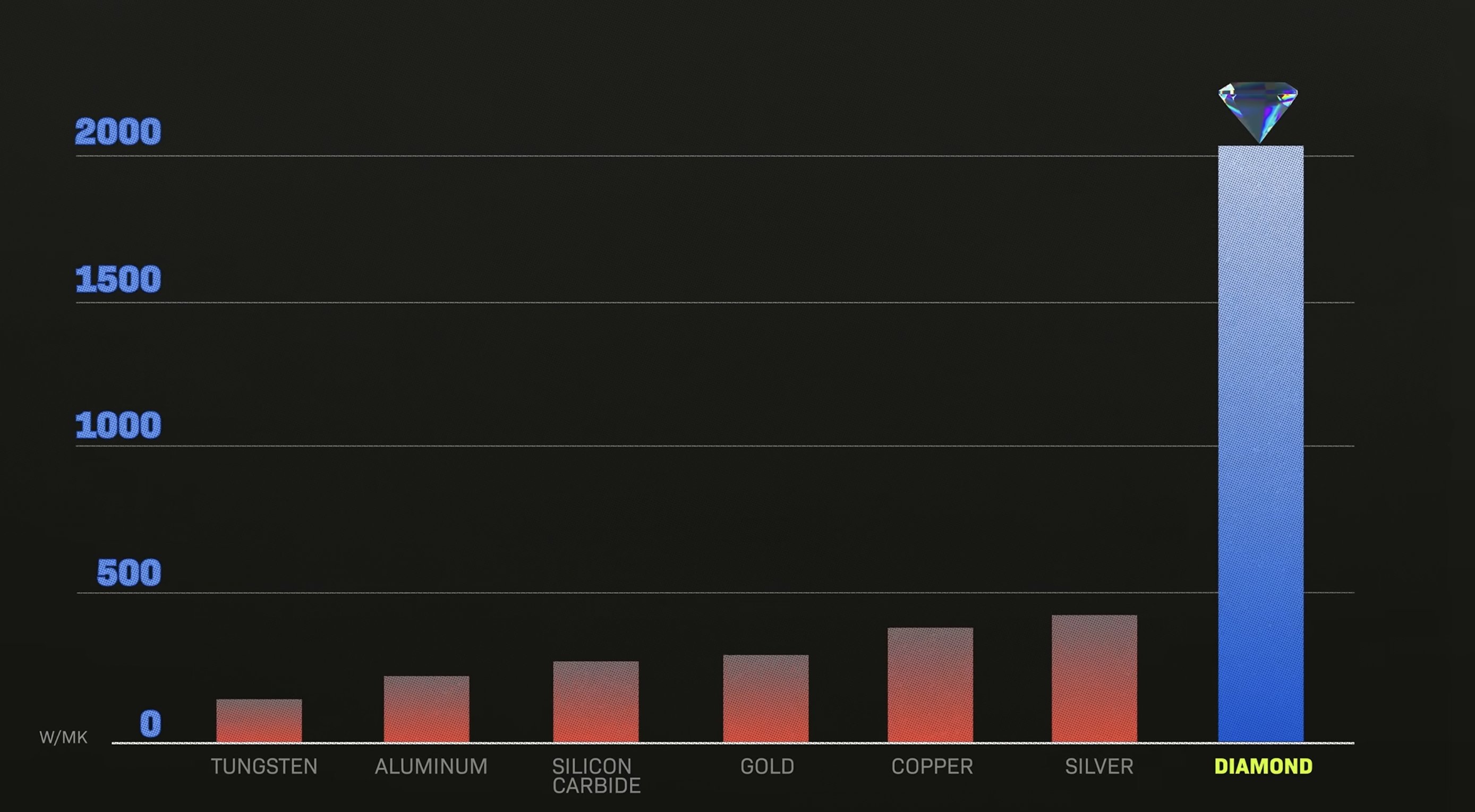

纯单晶钻石的导热系数约 2200 到 2400 W/(m·K)，是铜的 6 倍。

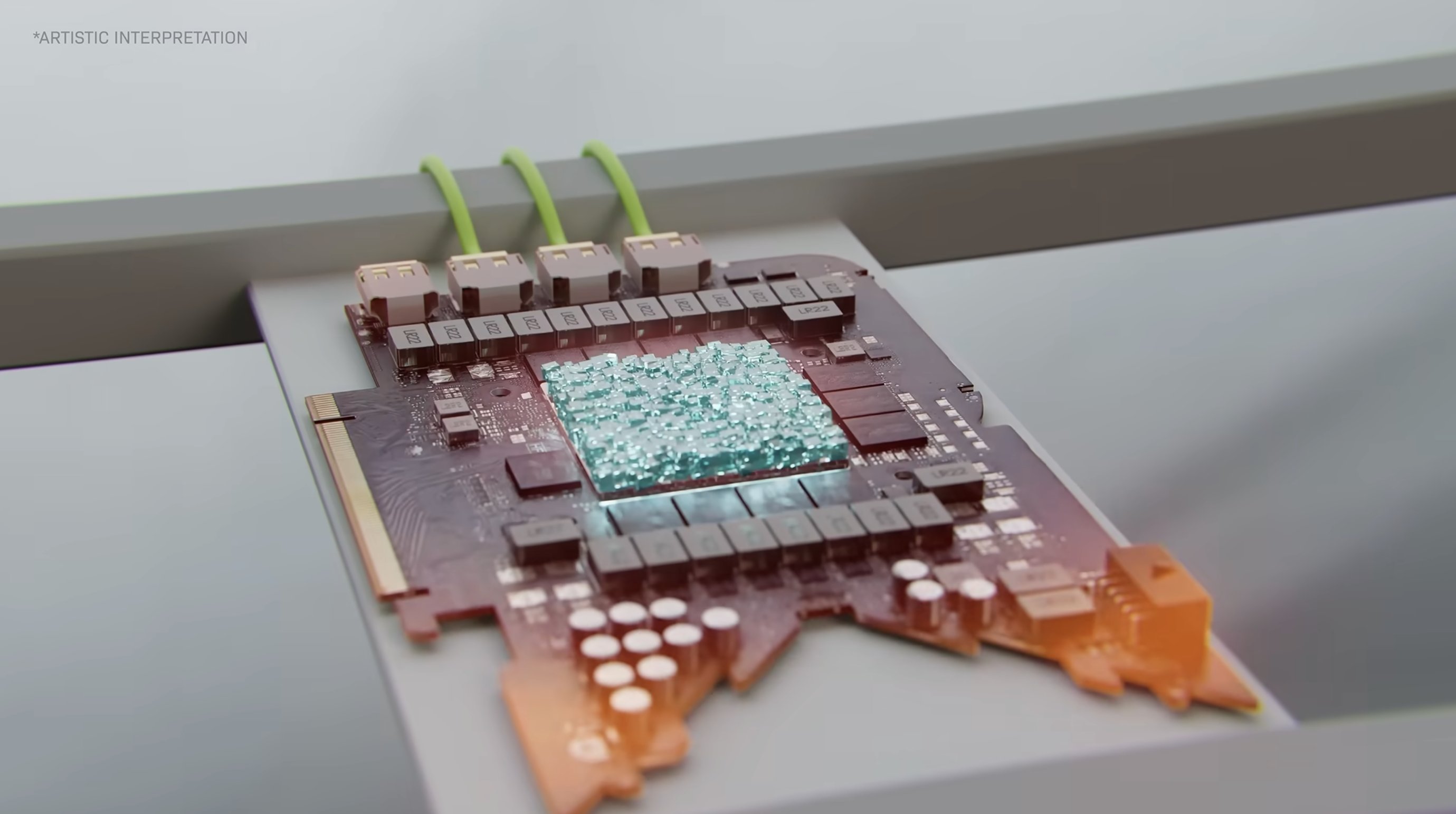

它还有一个稀有组合：导热极强，却几乎不导电——热学上是导体，电学上是绝缘体。这意味着它能紧贴电路把热抽走，又不会造成短路。过去只能在芯片外部吹风、灌水冷，钻石让工程师可以在热量产生的位置，直接开一条导热通道。
四、斯坦福：一层钻石，降温 100°C
最有说服力的实验来自斯坦福。团队在晶体管的顶部和侧面，直接生长一层极薄的钻石，紧贴最热的部位。
结果：器件温度下降 100°C，电学性能没有任何损失。
多数散热方案都在外围做文章——冷封装、冷机架、冷机房。钻石直接作用在热源上。冷却离热源越近，效率越高，斯坦福用一个数字证明了这件事。
五、对 GPU 和数据中心意味着什么
GPU 昂贵、耗电、被热量限制。如果钻石散热能让每张卡在更高功率下稳定运行、跑得更久，同样的机房面积就能产出更多算力。
Diamond Foundry 认为，单晶钻石不只消除热点，还能让效率更高的两相蒸发冷却成为可能，大幅降低 AI 系统的用水量。
每颗芯片更凉、能承担更多计算，世界就可能用更少的芯片、更少的机架、更少的数据中心，完成同样的算力目标。
这不代表不再需要新建数据中心，AI 的需求增长太快。但它会改写算力的经济账：每颗芯片、每瓦电、每平方米的产出，全部抬升。
六、为什么必须是实验室钻石

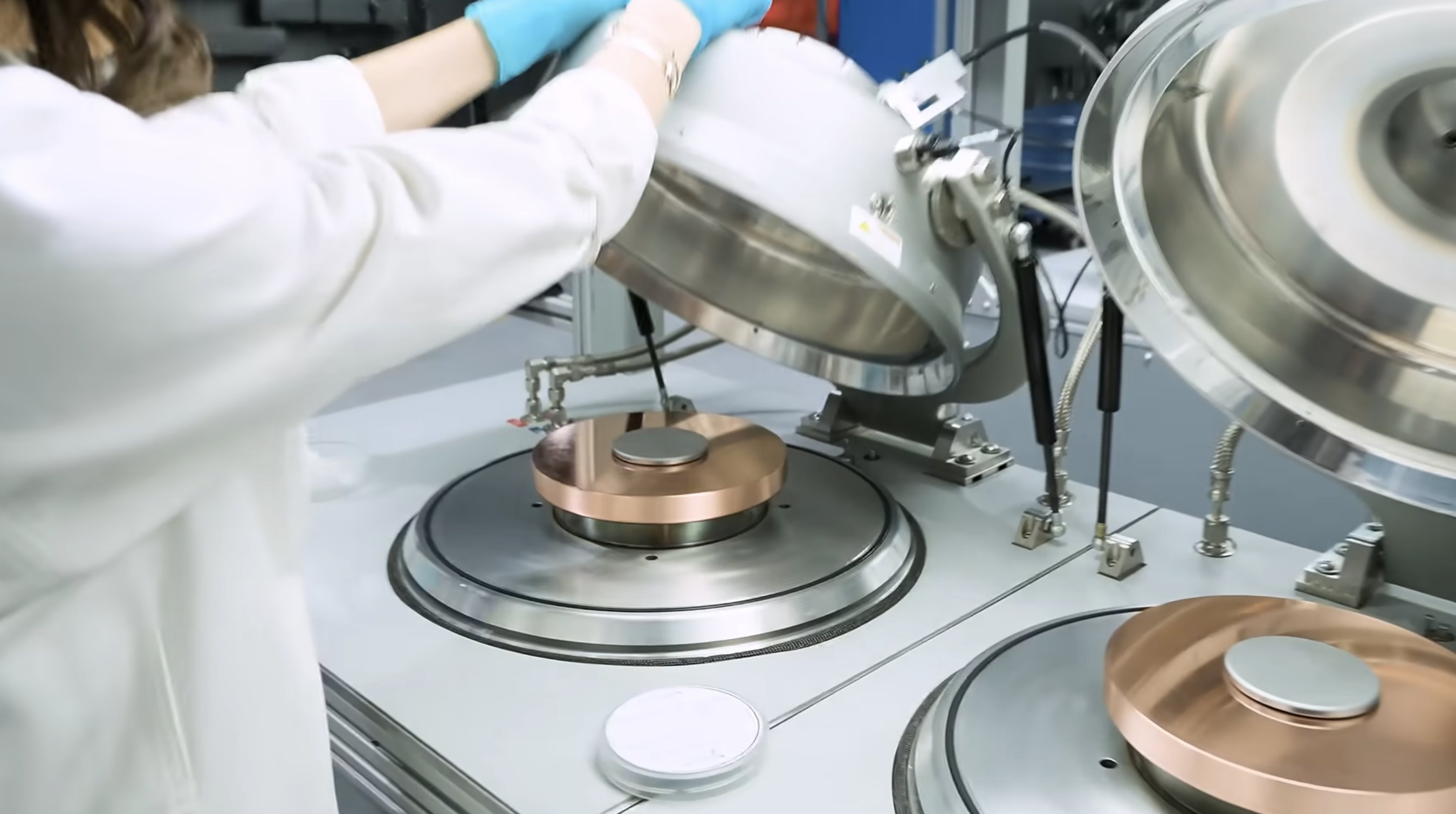

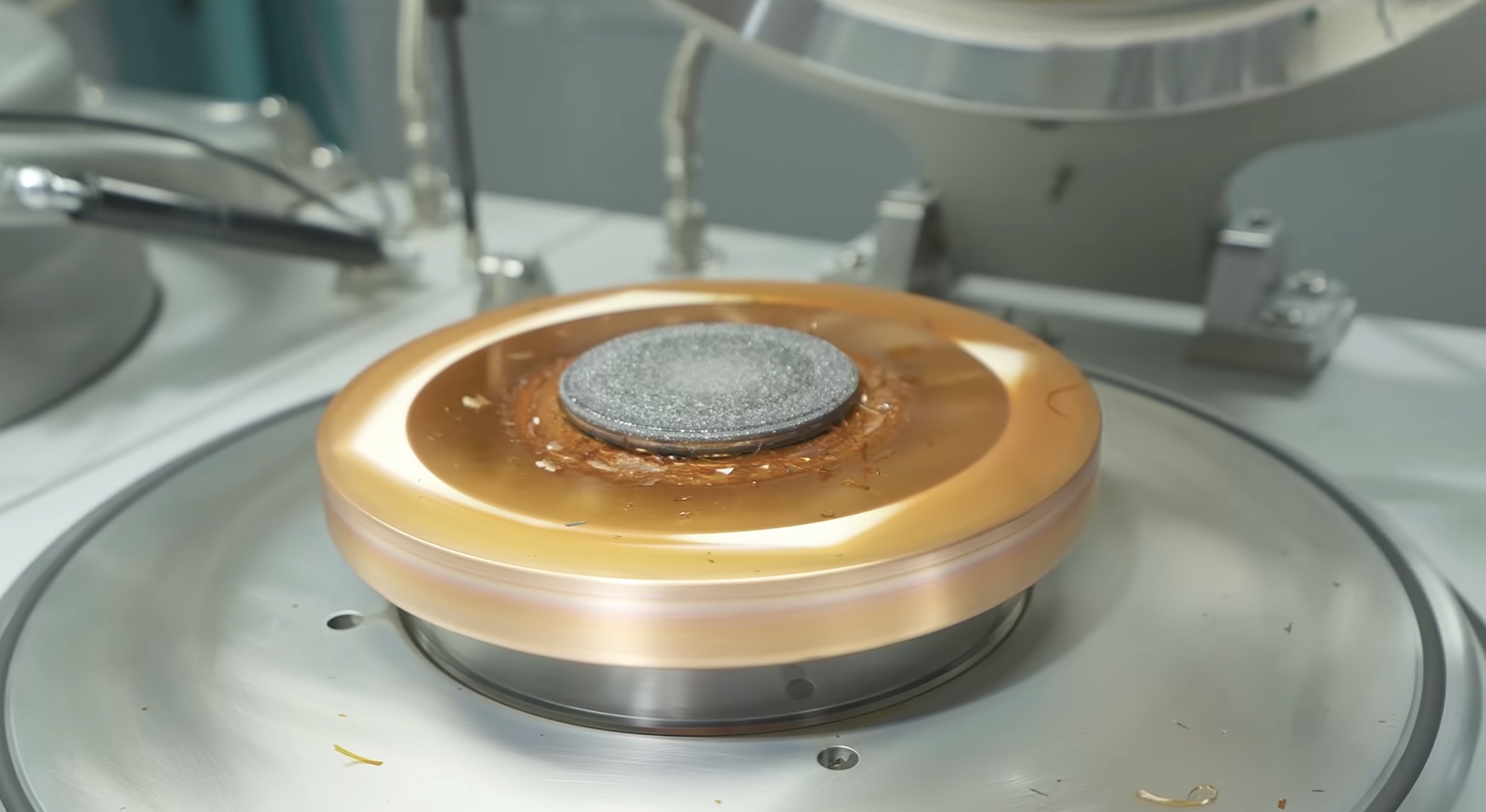

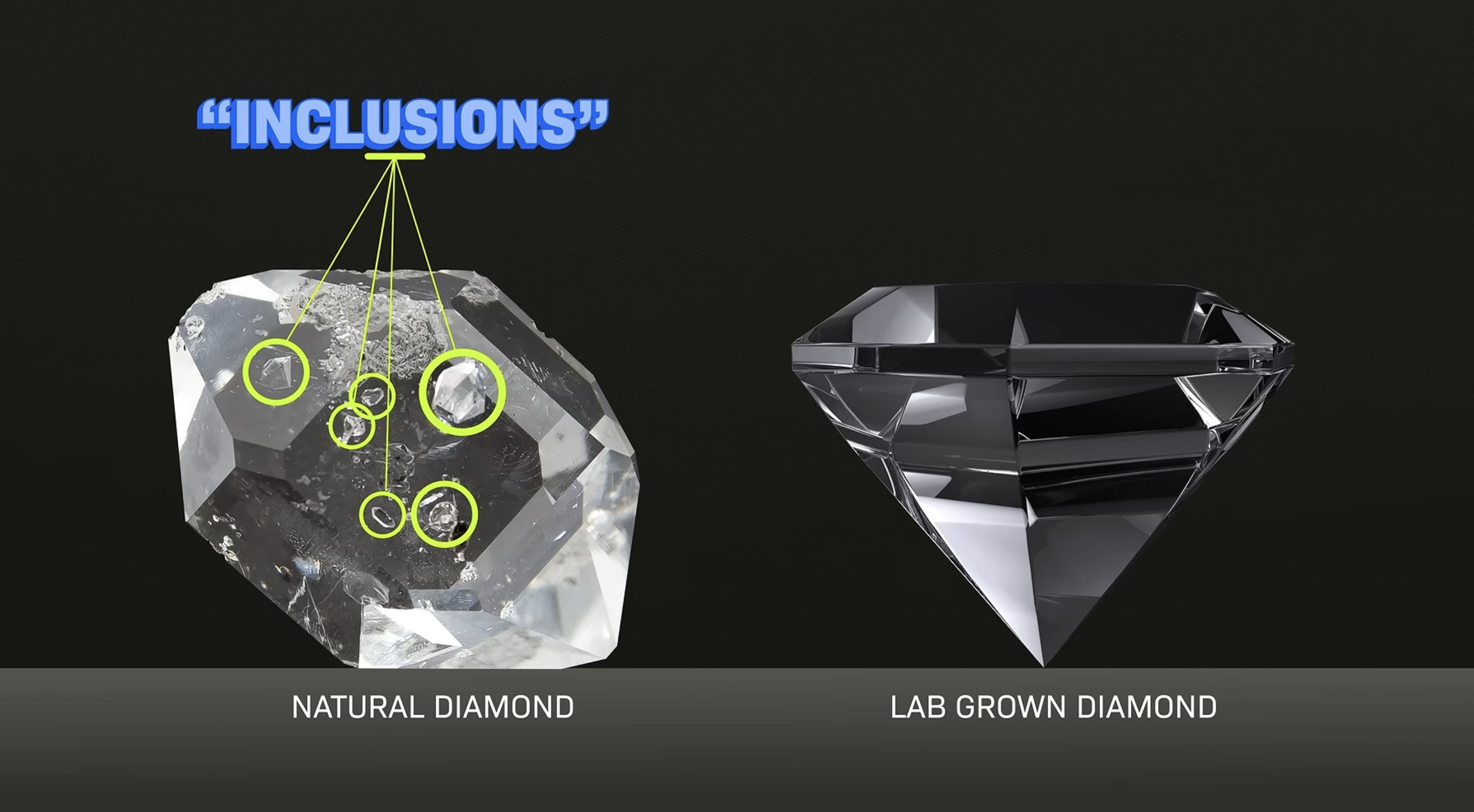

天然钻石不合格：昂贵、质量不稳定、含杂质和缺陷。电子级应用需要超纯、可控的钻石。造法有两种：

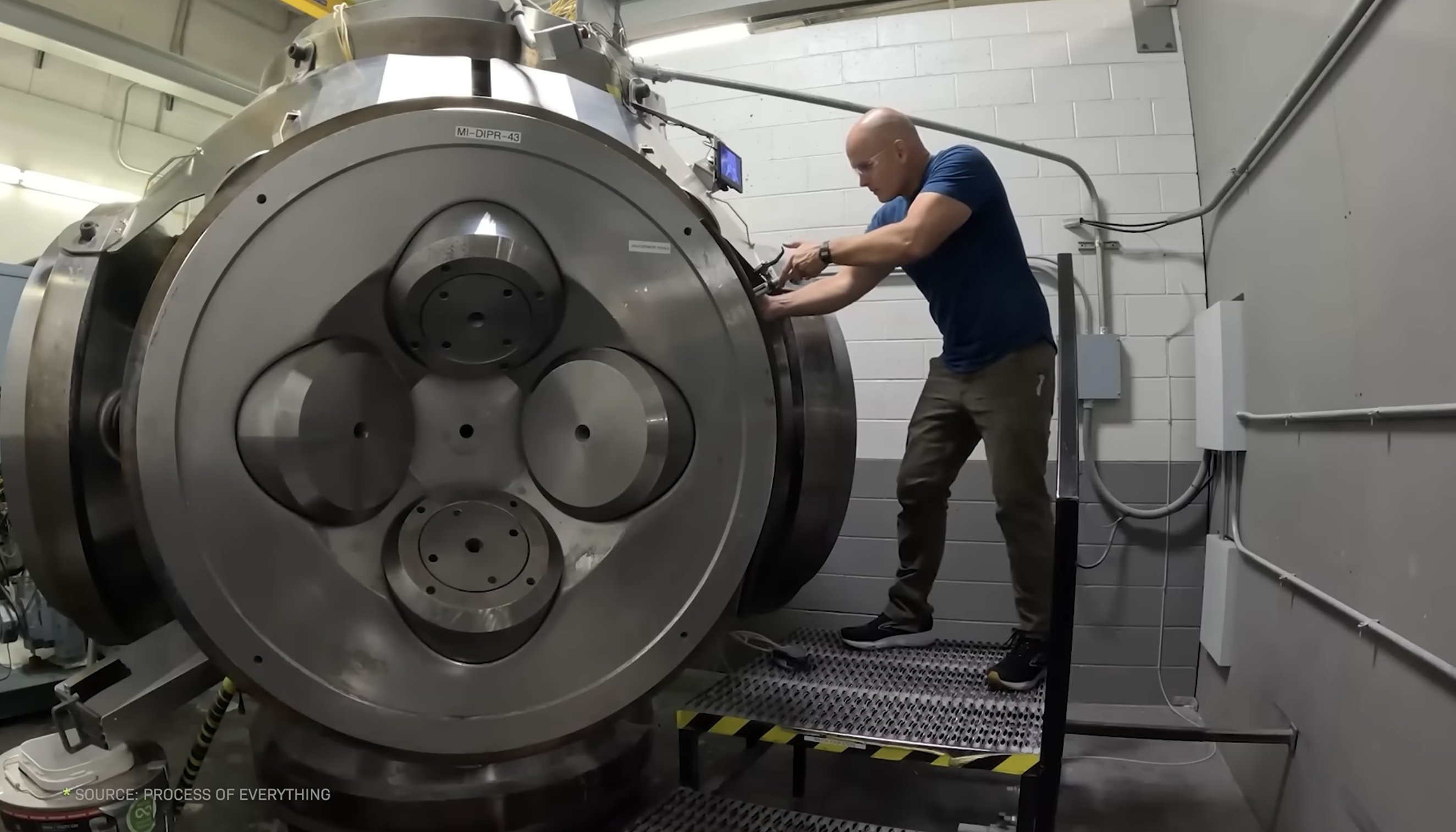

工业金刚石巨头 Element Six（戴比尔斯旗下）称，CVD 钻石散热片能带来更高功率密度、更低工作温度、更稳定的系统和更长寿命，应用覆盖射频器件、GPU、AI 加速器、CPU、chiplet 和大功率激光器。
七、钻石不止散热，是一种平台材料
散热只是第一个突破口。

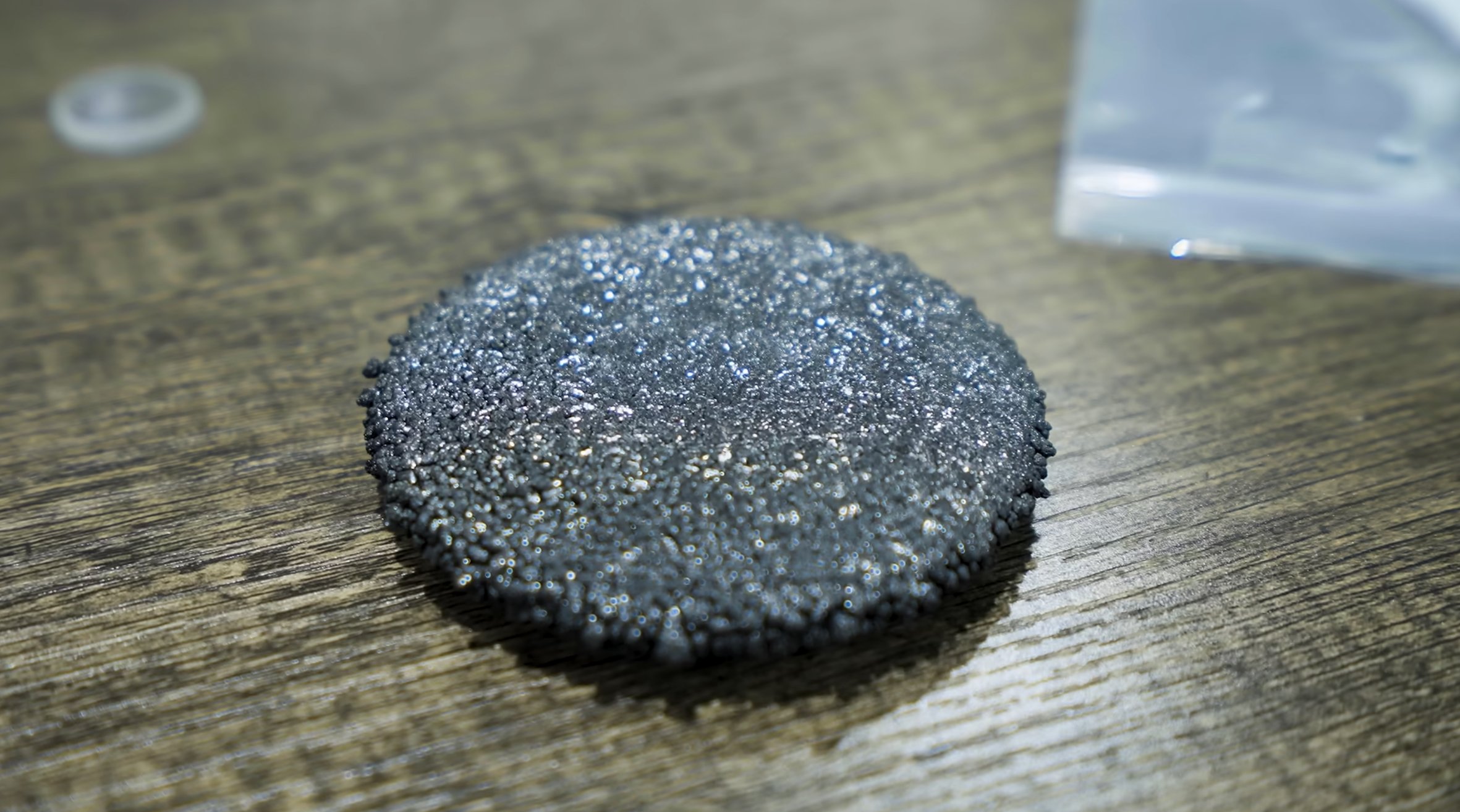

钻石同时具备导热、绝缘、耐高压、抗辐射、生物相容五种属性。芯片逼近物理极限之后，决定胜负的越来越是材料本身。
（配图与素材源自 Cleo Abram 的科普《The Trillion-Dollar Problem Diamonds Can Solve》）
八、原文没说透的四件事
原文出自投资人之手，留了余地，补四点。
一，它直接关系到马斯克。 xAI 在孟菲斯的 Colossus 超算，最大的争议就是耗电和耗水——为几十万张 GPU 散热，一度动用燃气轮机发电、大量取水，被环保组织盯上。特斯拉也在自研 AI5、AI6 芯片，堆自己的算力。谁能提高每瓦算力和每滴水的算力，谁就在这轮竞赛里更省钱、也更少挨骂。钻石降低水耗，正好击中痛点。
二，玩家已经进场。 Diamond Foundry 做单晶钻石晶圆，Element Six 做 CVD 散热片，Akhan Semiconductor 做钻石半导体。这条链条现在还不显眼，一旦有大厂把钻石散热用进量产，叙事会立刻被点燃。
三，泼一盆冷水。 三道关还没过：成本（大面积、高质量的单晶钻石依然昂贵）、量产（实验室降温 100°C 好看，晶圆厂良率是另一回事）、时间（这大概率是三到五年以上的故事，不是下个季度的财报）。
四，我的判断：重视、跟踪、不追高。
九、立场
散热正从最不起眼的环节，变成 AI 算力的总闸门。谁能把热导出去，谁就能把已经买下的算力真正用满。
在所有方案里，实验室钻石被明显低估：导热却绝缘、紧贴热源、还能顺带降低水耗，斯坦福已经用一层薄膜换来 100°C 的降幅。
最值得玩味的一点是，这个最象征奢侈的材料，可能成为下一代计算最实用的工具。AI 的未来，除了硅和电，还需要钻石来降温。这条产业链，值得比市场早半步看懂。
